HZ-JDB Grafit Bakır Kovan: Bakım Gerektirmeyen Bakır Alaşımlı Burçlar

Zhejiang Huazhou Technology Co., Ltd. HZ-JDB grafit bakır kılıf ailesi - yüksek yükte, aralıklı ve salınımlı harekette yağlama olmadan çalışan, gömülü katı grafit yağlayıcıya sahip bakır alaşımlı burçlar. Bunları Çin'deki HZ-JDB grafit bakır manşon üreticisi olarak Nanxun, Huzhou tesisimizde üretiyoruz ve otomotiv üretim hatları, su kontrol kapakları, plastik makineler, punch-pres çevre birimleri, türbinler ve benzeri ekipmanlar için standart metrik boyutlar ve özel konfigürasyonlar sağlıyoruz.

Ürün yelpazesi düz manşonları, flanşlı manşonları ve yüksek sertlikte grafit kaydırıcıları kapsar. Her değişken aynı çalışma prensibini kullanır: Bronz veya pirinç bir matris aracılığıyla dağıtılan grafit tapalar, mil üzerine bir transfer filmi bırakır, böylece gres veya yağ doldurulamadığında bile rulman düşük sürtünme katsayısını korur.

HZ-JDB Yelpazemiz ve Her Tipin Uygun Olduğu Yer

HZ-JDB grafit bakır manşon kategorisinde üç ürün çeşidiyle hizmet vermekteyiz. Seçim, yük yönüne, mahfaza tasarımına ve uygulamanın eksenel konuma mı yoksa kayar arayüze mi ihtiyaç duyduğuna bağlıdır.

Yağlanmış metal arayüze de ihtiyaç duyan uygulamalar için, HZ-090 tek metal bakır manşonumuz ve HZ-800 bimetal kompozit yatak kapaklı yağ oluğu ve çelik destekli seçeneklerimiz aynı tesis içerisinde mevcuttur.

Malzeme Kaliteleri ve Çalışma Sınırları

Rulmanın yüke, sıcaklığa ve yağlama durumuna göre eşleştirilebilmesi için çeşitli bakır alaşımı kalitelerinden HZ-JDB burçları işliyoruz. Aşağıdaki tablo teklif hazırlarken üzerinde çalıştığımız ana teknik endeksleri özetlemektedir.

JDB-1, suya maruz kalma dahil, karışık kuru ve yağlı işlere yönelik genel amaçlı kalitemizdir. JDB-2 düşük yük, yüksek sıcaklık konumlarına uygundur. JDB-3, çelik desteği bronz astarla birleştirerek maliyetten tasarruf sağlar. JDB-4, mekanik taleplerin daha düşük olduğu yerlerde JDB-2'nin yerini alır. JDB-5, ağır kaldırma destekleri için güçlendirilmiş kalitedir ancak çelik matrisi su, asit veya alkali temasına uygun değildir.

Boyutlar, Toleranslar ve Konfigürasyon Seçenekleri

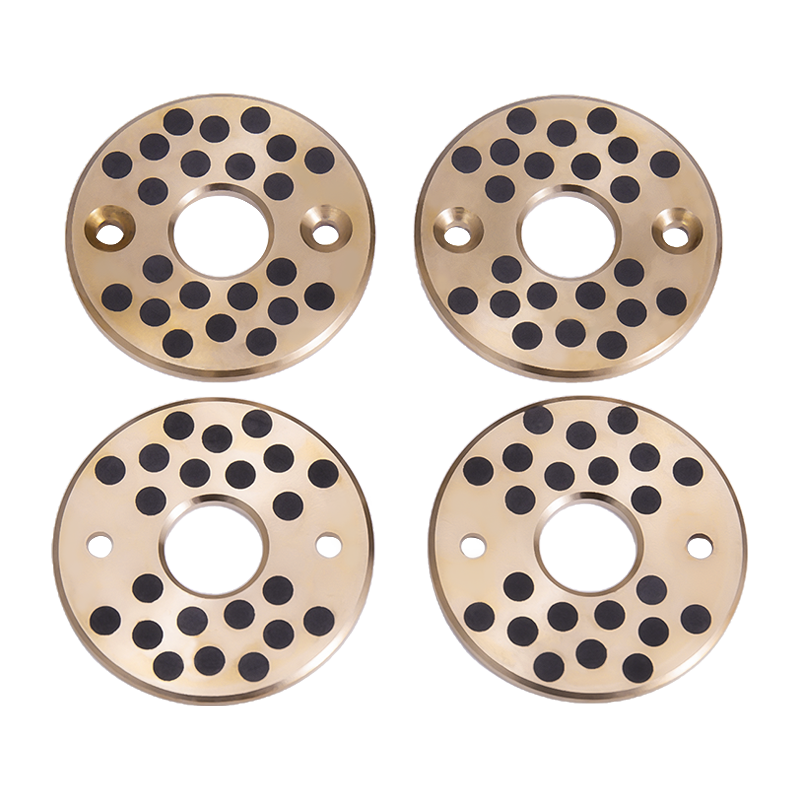

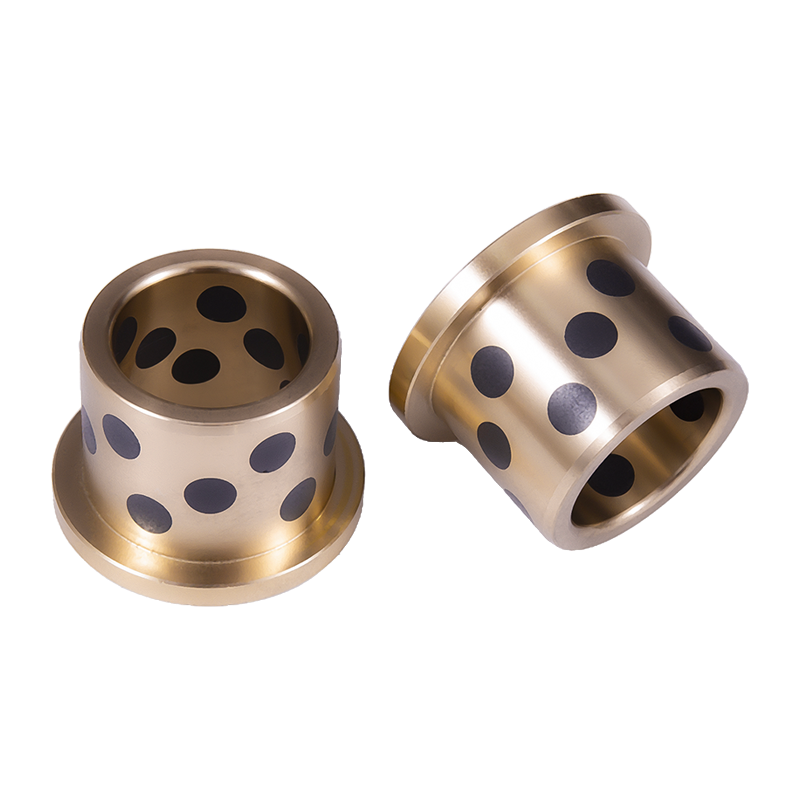

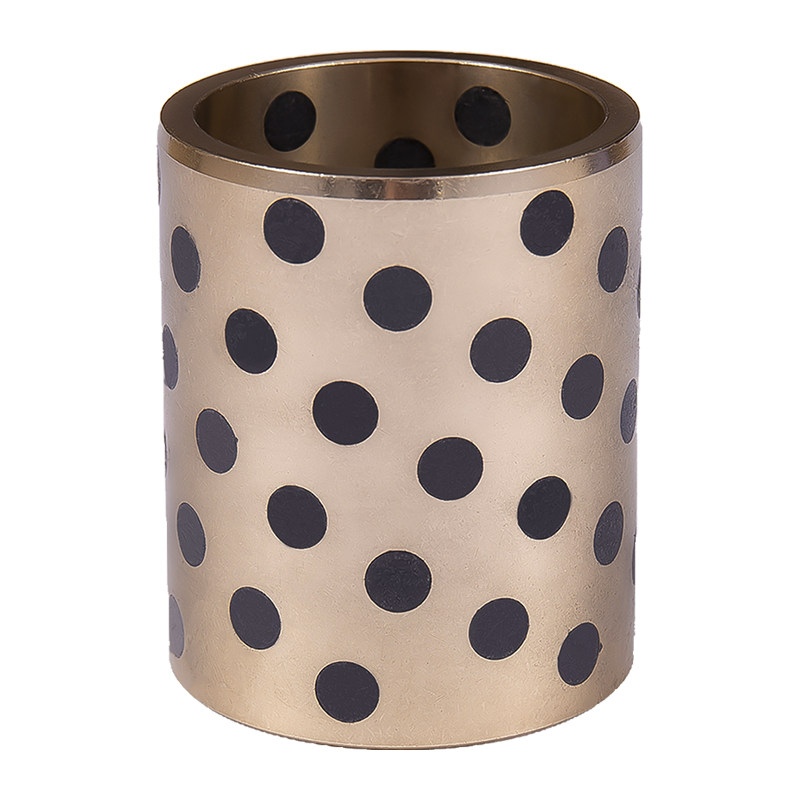

Düz HZ-JDB manşonlar, 8 mm'den 150 mm'ye kadar standart metrik boyutlarda üretilir, talep üzerine ek boyutlar da mevcuttur. Flanşlı HZ-JFB manşonlar, muhafaza omzuna uygun flanş çaplarıyla 10 mm'den 120 mm'ye kadar deliğe sahiptir. HZ-JSP grafit kaydırıcılar 28 mm'den 150 mm'ye kadar genişliklerde ve 75 mm'den 350 mm'ye kadar uzunluklarda tedarik edilir.

• Delik toleransı: Düz manşonlar için F7, flanşlı varyantlar aynı uyum sınıfındadır.
• Dış çap: işlenmiş bir muhafazaya bastırarak takmak için m6.
• Uzunluk toleransı: Standart düz manşonlarda −0,30 ila −0,10 mm.
• Grafit tapa modeli: standart dağıtım veya yük bölgesi ve hareket tipine göre ayarlanmış.
• Flanş seçenekleri: düz flanş, yivli flanş veya montaj delikli flanş.
• Yüzey kaplaması: isteğe bağlı yağ kanalları veya yağlama delikleri ile işlenmiş delik ve dış çap.

Ayrıca, bir proje tek bir tedarikçiden birden fazla rulman tipine ihtiyaç duyduğunda HZ-10 kendinden yağlamalı rulmanlar ve HZ-20 sınır yağlamalı rulmanlar gibi ilgili kendinden yağlamalı ürünler de üretiyoruz.

Uygulamaya Uygunluk ve Süreç Koşulları

HZ-JDB grafit bakır manşonlar, yağlama aralıklarının güvenilir bir şekilde muhafaza edilemediği durumlarda kullanılır. Gömülü grafit sürekli bir katı yağlayıcı film tabakası oluşturarak rulmanın tozlu, kuru veya yüksek ısı koşullarında çalışmaya devam etmesini sağlar. Tipik pozisyonlar arasında otomotiv ve lokomotif üretim hatları, türbin bağlantıları, rezervuar çalışma ve kaza kapıları, plastik makineler, punch-pres çevre birimleri ve inşaat makinesi pivotları yer alır.

Yüksek yüklü, aralıklı veya salınımlı hareket için bakır alaşımlı matris sıkıştırma yükünü taşırken grafit temas yüzeyindeki sürtünmeyi azaltır. Bakırın termal iletkenliği, sürekli çalışan ekipmanlarda kararlı çalışmayı destekleyen rulman arayüzünde üretilen ısının dağıtılmasına yardımcı olur.

Kalite Kontrol ve Kabul

Fabrikamız kalite yönetim sistemi altında faaliyet göstermektedir ve otomotiv tedariği için IATF16949 sertifikasına sahiptir. Gelen bakır alaşımını inceliyoruz, grafit tapa yerleşimini kontrol ediyoruz ve ambalajlamadan önce çizime göre delik, dış çap ve uzunluğu kontrol ediyoruz. Proje siparişlerinde boyutsal muayene kayıtları ve malzeme sertifikalarını sevkiyatla birlikte sağlayabiliriz.

Kabul testleri genellikle uyum, yüzey durumu, grafit dağılımı ve gerektiğinde numune bazında bir alıştırma kontrolünü kapsar. Teslim edilen burçların çizime ve çalışma koşullarına uyması için üretimden önce müşteriyle denetim planı üzerinde anlaşıyoruz.

Çözümünüzü Yapılandırmak İçin Kullandığımız Bilgiler

Uygun bir HZ-JDB grafit bakır manşon teklifi hazırlamak için aşağıdaki proje girdilerine ihtiyacımız var. Veriler ne kadar eksiksiz olursa, dereceyi, boyutu ve grafit desenini o kadar hassas bir şekilde eşleştirebiliriz.

• Tolerans sınıfına göre mil çapı ve gövde deliği.
• Radyal yük, eksenel yük ve hareket yönü (dönen, salınan veya doğrusal).
• Çalışma sıcaklığı aralığı ve ortam koşulları (toz, su, kimyasallar).
• Başlatma-durdurma frekansı da dahil olmak üzere hız ve görev döngüsü.
• Yağlama durumu: kuru, yağlı, gresli veya suyla yağlanmış.
• Manşon uzunluğu, flanş gereksinimi ve montaj kısıtlamaları.
• Yıllık miktar ve teslimat programı.
• Özel bir profil gerekiyorsa çizim veya örnek.

Bu ayrıntıları ürün sorgumuz aracılığıyla gönderin; önerilen kaliteyi, boyutları ve grafit düzenini onaylayalım. Numuneler 3 günde üretiliyor ve kendinden yağlamalı rulman hatlarında günlük üretimimiz 500.000 parçaya ulaşıyor.

Kurulum, Bakım ve Servis Kolaylığı

HZ-JDB burçları işlenmiş bir mahfazaya preslenerek takılır. M6 dış çapı ve F7 deliği, manşonu ek bağlantı elemanları olmadan tutmak için gereken müdahaleyi yaratır. Flanşlı tiplerde flanş mahfaza yüzeyine oturur ve eksenel hareketi engeller. Montaj sırasında grafit tapaların hasar görmesini önlemek için gövde deliğinde bir giriş pahı kullanılmasını öneririz.

Rulman takıldıktan sonra rutin yağlamaya ihtiyaç duymaz. Bakım kontrolleri aşınma derinliğine, şaft yüzeyinin durumuna ve herhangi bir aşırı ısınma belirtisine odaklanır. Grafit film kendi kendini yenilediğinden, başlangıçtaki yağlayıcı film bozulsa bile burç çalışmaya devam eder. Değiştirme aynı presle takma prosedürünü takip eder ve orijinal çizime göre yedek burçlar sağlarız.

Sıkça Sorulan Sorular

HZ-JDB ve HZ-JFB arasındaki fark nedir?

HZ-JDB, radyal yükler için düz silindirik bir kovandır. HZ-JFB, rulmanı eksenel olarak konumlandıran ve yükü daha geniş bir yatak alanına dağıtan entegre bir flanş ekler. Her ikisi de aynı bakır-grafit kendinden yağlama prensibini kullanır.

HZ-JDB burçları tamamen kuru çalışabilir mi?

Evet. Gömülü grafit katı yağlama sağlar, böylece rulman yağ veya gres olmadan çalışır. Yağlamanın pratik olmadığı tozlu, yüksek sıcaklıktaki veya erişilemeyen konumlarda kuru çalışma yaygındır.

Yüksek yük ve yüksek sıcaklık için hangi kaliteyi seçmeliyim?

JDB-1, 100 N/mm²'ye ve 300 °C'ye kadar genel yüksek yük görevlerinin üstesinden gelir. JDB-5, ağır kaldırma destekleri için 250 N/mm²'ye kadar desteği destekler ancak su, asit veya alkali için değildir. JDB-2 ve JDB-4, düşük yük, yüksek sıcaklık konumlarını kapsar.

Özel ebat ve grafit desenler üretiyor musunuz?

Müşteri çizimlerine göre özel delikler, uzunluklar, flanşlar ve grafit dağılımları işliyoruz. Standart metrik boyutlar, düz manşonlar için 8–150 mm'lik deliği ve flanşlı tipler için 10–120 mm'lik deliği kapsar; istek üzerine ek boyutlar da mevcuttur.

Teklif için hangi bilgilere ihtiyacınız var?

Şaft ve yatak boyutları, yük, hız, sıcaklık, yağlama durumu, miktar ve teslimat programı. Bir çizim veya örnek, tam konfigürasyonu doğrulamamıza yardımcı olur. Sorularınıza iş gününden itibaren 12 saat içinde cevap veriyoruz.

Burçlar nasıl paketlenir ve teslim edilir?

Burçlar, taşıma sırasında işlenmiş yüzeyleri ve grafit tapaları korumak için paketlenmiştir. Paketleme, etiketleme ve teslimat kapsamını siparişle birlikte onaylıyoruz ve proje gönderileri için muayene kayıtlarını ve malzeme sertifikalarını da dahil edebiliyoruz.
