HZ-EP Mühendislik Plastik Rulmanları Nedir?

HZ-EP rulmanlar, görevin gerektirdiği durumlarda fiber takviyeli ve katı yağlayıcı dolgulu, enjeksiyonlu kalıplama yoluyla mühendislik termoplastiklerinden oluşturulan düz kayar elemanlardır. Geometri bir işleme döngüsünden ziyade bir kalıptan geldiğinden, bronz veya çelikte maliyetli olabilecek nervürler, flanşlar, yağ veya gres cepleri, geçmeli unsurlar ve dairesel olmayan delikler üretebiliriz.

Malzeme matrisi yağlayıcıyı taşır, dolayısıyla rulman kuru olarak veya yalnızca sınır yağlamayla çalışır. Sürtünme hem kuru hem de yağlı koşullarda düşük kalır ve polimer, metal bir burcun paslanabileceği nemli, tuzlu ve hafif kimyasal ortamları tolere eder. Düşük yoğunluk aynı zamanda dönen kütleyi ve iletilen gürültüyü de azaltır.

Aralığın Uygun Olduğu Yer

• Otomotiv bileşenleri — koltuk menteşeleri, pedal pivotları, mandal ve bağlantı noktaları, motor yatakları ve iç mekanizmalar.
• Endüstriyel makineler — konveyör tahrikleri, paketleme ve etiketleme hatları, kam takipçileri ve düşük hızlı döner bağlantılar.
• Tıbbi ve laboratuvar ekipmanları — Yağlayıcı kirlenmenin kabul edilemez olduğu nem kontrollü düzenekler, santrifüjler ve aletler.
• Tarım ve dış mekan ekipmanları — toza, yıkamaya ve hava koşullarına maruz kalan pivot noktaları ve bağlantılar.

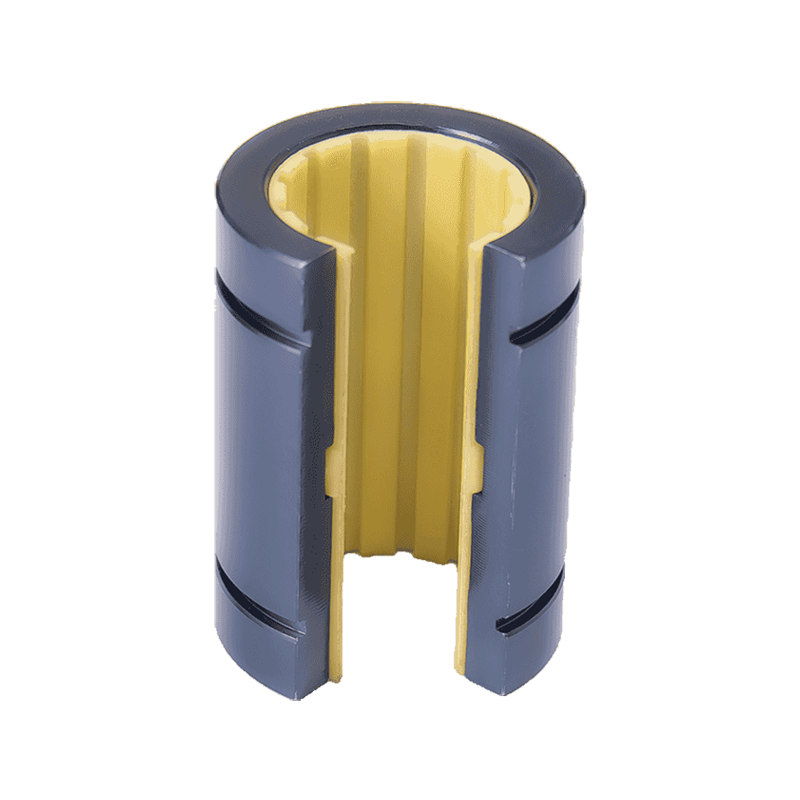

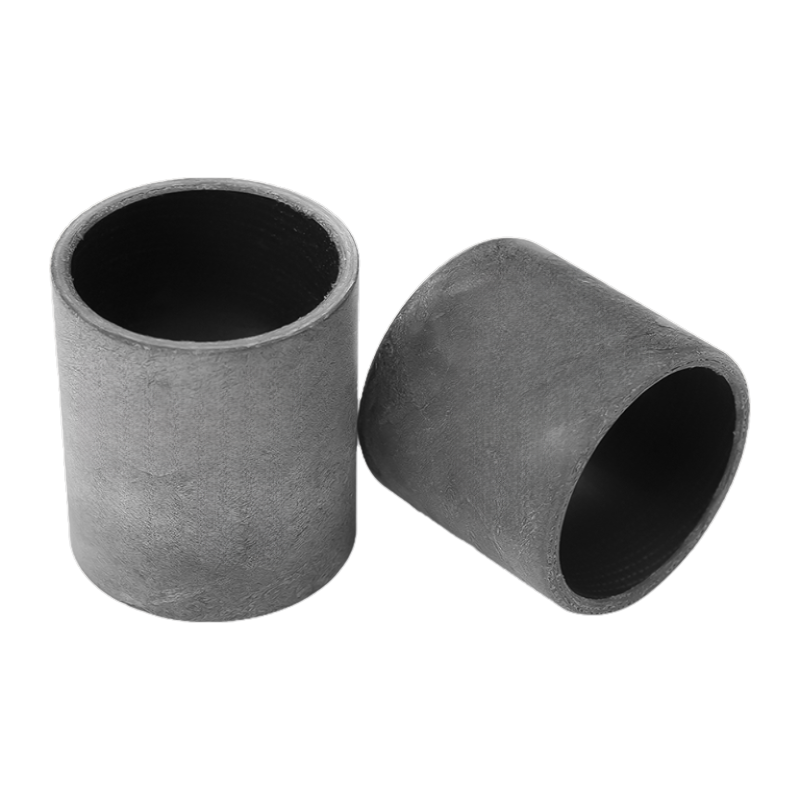

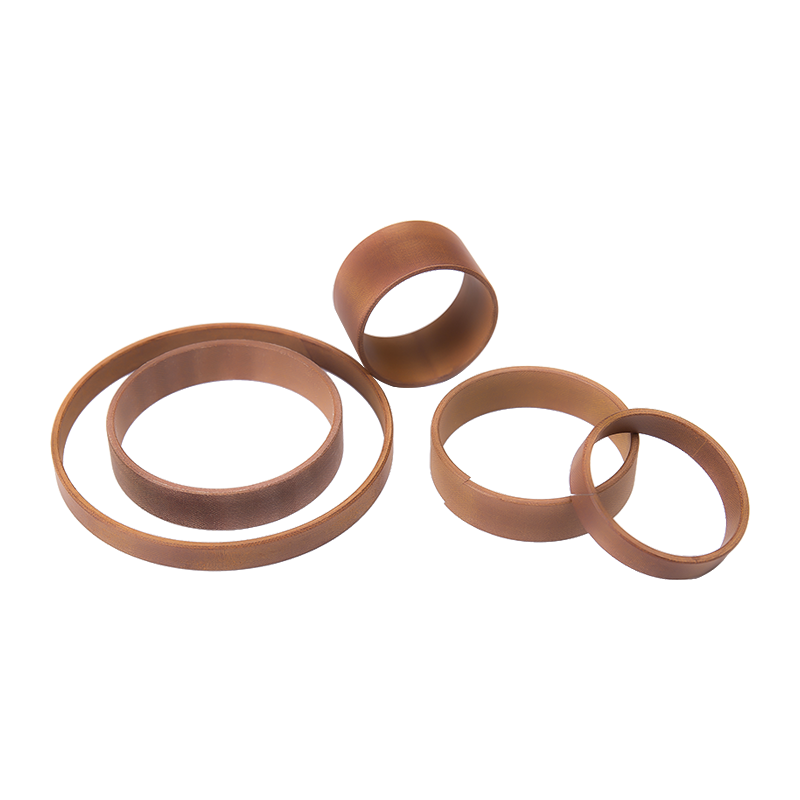

HZ-EP Ürün Gamımız

HZ-EP ailesi hareket tipine ve montaj stiline göre organize edilmiştir, böylece herhangi bir takımlama tartışılmadan önce bir proje en yakın standart geometriyle eşleştirilebilir.

Malzemeler ve Kritik Özellikler

Standart HZ-LIN film ve hassas kaliteler, fiberlerle güçlendirilmiş ve PTFE ve grafit dahil katı yağlayıcılarla yüklenmiş, POM veya PA66 gibi yüksek mukavemetli mühendislik plastiği matrisi kullanır. Yağlayıcı hareket halinde kademeli olarak salınır, bu da sürtünme katsayısını kabaca -40 °C ila 120 °C arasında 0,05–0,15 aralığında tutar ve yaklaşık 1,5 MPa·m/s'ye kadar dinamik PV değerlerini destekler.

• Statik basınç dayanımı — güçlendirilmiş film kaliteleri için yaklaşık 120 MPa'ya kadar.

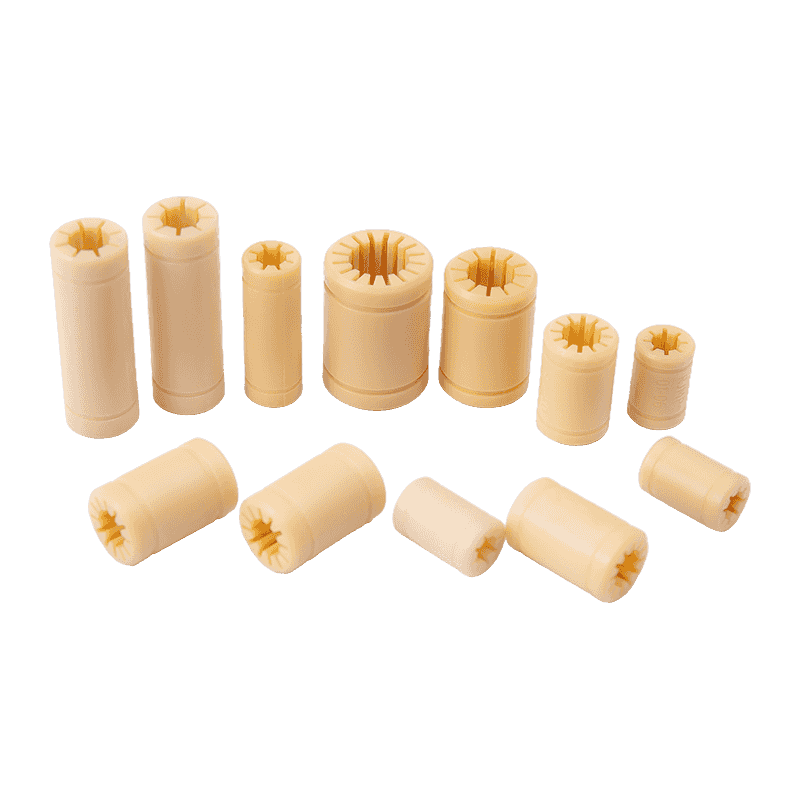

• Hassas delik toleransı — HZ-LIN hassas burçlar, yapışma-kaymayı önlemek için delik pürüzlülüğü Ra ≤ 0,8 µm ile yaklaşık ±0,02 mm'de tutulur.
• Nem emilimi — nem kontrollü ekipmanlarda boyutları sabit tutarak hassas derece için %0,5'in altında.
• Konut uyumu — hassas burçlar H7 muhafazalara ve bastırarak montaja uygun olarak boyutlandırılmıştır.
• Yük değerleri — katalog tabloları delik boyutu başına dinamik ve statik yük kapasitesini listeler; örneğin 1125 N dinamik ve 7875 N statikte LIN-00-20.

Polimer kimyasal olarak inert ve gözeneksiz olduğundan oksidasyona, seyreltik asitlere ve salin maruziyetine karşı dayanıklıdır ve mikrobiyal büyümeyi desteklemez; bu da gıdaya bitişik ve tıbbi montajlar için geçerlidir. Sert kirleticiler şaftı çizmek yerine yüzeye gömülür.

Hız, Yük ve Termal Davranış

Termoplastikler hız altında bronzdan farklı davranır. Kayar arayüzde üretilen ısının şaft ve muhafazadan çıkması gerekir, böylece izin verilen PV, sürekli hız arttıkça ve ortam sıcaklığı malzeme sınırına yaklaştıkça düşer. Rulmanı, temas basıncı ve kayma hızının çarpımı nominal bir tepe noktasında değil, gerçek görev döngüsünde malzeme zarfının içinde kalacak şekilde boyutlandırıyoruz.

Isı altında boyutsal stabilite gerçek bir avantajdır: Polimer metal gibi genleşmez, bu nedenle açıklık öngörülebilir kalır ve termal büyümeden kaynaklanan tutukluk riski azalır. Yapı aynı zamanda hassas makinelerde gürültüyü ve rezonansı azaltan harmonik titreşimi de sönümler.

Yapılandırma Seçenekleri

HZ-EP ailesi içerisinde malzeme kalitesini, et kalınlığını, delik tolerans bandını, flanş formunu, yağlama ceplerini, sızdırmazlık dudaklarını ve uç pahlarını montaja uyacak şekilde ayarlıyoruz. Tipik yapılandırma kararları şunları içerir:

• Baz reçine ve dolgu paketi — doldurulmamış, elyaf takviyeli veya katı yağlayıcı yüklü.
• Delik ve dış çap tolerans sınıfı, şaft bağlantısına ve gövde deliğine uygundur.

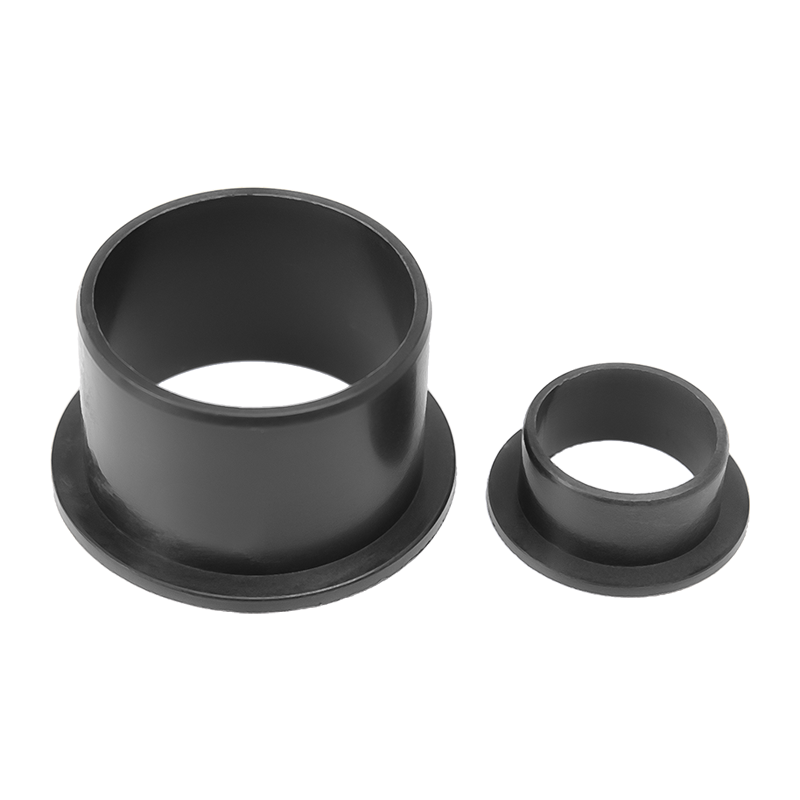

• Düz, flanşlı, contalı veya doğrusal kayar geometri.
• Sınır yağlamanın mevcut olduğu yağ delikleri, gres olukları veya elmas desenli cepler.
• Montaj hattının tanımlanması için renk ve işaretleme.

Standart katalog boyutunun uymadığı durumlarda çizimi inceliyor ve mevcut kalıbın uyarlanıp uyarlanamayacağını veya yeni bir aletin gerekli olup olmadığını onaylıyoruz. Kalıp işlemenin şirket içinde yapılması, çizimden ilk ürüne kadar olan yolu kısaltır.

Kurulum, Montaj ve Hat Entegrasyonu

HZ-EP rulmanlar, minimum basınçla basit bastırarak geçirme montajı için tasarlanmıştır; bu da hat üzerinde delik bozulması riskini azaltır. Hassas kaliteler H7 muhafazalarla uyumludur; Kayar film kaliteleri taban deliği montaj çizimleriyle birlikte sunulur, böylece mahfaza deliği, oluk genişliği ve tutma özellikleri eşleşecek şekilde işlenebilir.

Otomatik montaj için giriş pahlarını, tutma omuzlarını ve yönlendirme özelliklerini tanımlayabilir ve pres kuvvetini ve strokunu ayarlamak için gereken boyutsal raporu sağlayabiliriz. Şaft kaplaması rulman kadar önemlidir: Ra 0,2–0,8 µm aralığında taşlanmış, sertleştirilmiş şaft en stabil sürtünme davranışını sağlarken, çok pürüzlü şaftlar aşınmayı hızlandırır.

Kalite Kontrol ve Kabul

Üretim, şirket içi kalıplar ve 150'den fazla kişiden oluşan teknik ekip tarafından desteklenen 50 otomatik üretim hattı ile 280'den fazla özel ekipman seti ile gerçekleştirilmektedir. Boyutsal inceleme, üzerinde anlaşılan çizime göre delik çapını, dış çapı, duvar kalınlığını, flanş geometrisini ve uzunluğunu kapsar.

• Serinin piyasaya sürülmesinden önce ilk ürün incelemesi ve boyut raporu.
• Kalıplama ve son işlem yoluyla malzeme ve parti izlenebilirliği.
• Kritik özellikler için proje başına kabul edilen numune alma planları.
• IATF16949 ve kalite yönetim sistemi kayıtları da dahil olmak üzere otomotiv ve endüstriyel programlar için sertifika belgeleri mevcuttur.

Kabul kriterleri üretim öncesi çizim ve muayene planında sabitlenir, böylece her iki taraf da aynı özellikleri aynı şekilde ölçer.

Çözümünüzü Yapılandırmak İçin Kullandığımız Bilgiler

Bir sorgulamadan firma konfigürasyonuna ve teklife geçmek için aşağıdaki işletim verilerinden çalışıyoruz. Değerin henüz belirlenmediği durumlarda bir başlangıç ​​noktası önerebilir ve bunu başvuruya göre onaylayabiliriz.

Bakım, Yedek Parçalar ve Servis Kolaylığı

Kendinden yağlamalı HZ-EP rulmanlar gres hattını, yeniden yağlama aralığını ve ilgili aksama süresini ortadan kaldırır. Hizmette aşınma ilerici ve öngörülebilirdir; değiştirme, aynı mahfaza deliğini kullanan bir bastırma ve bastırma işlemidir. Kalıp kayıtlarını saklıyoruz, böylece tekrarlanan siparişler orijinal geometriyi yeniden üretebilir ve orijinal çizim referansına göre yedek partiler sağlayabiliriz.

Yüksek hacimli programlar için, acil durum gönderilerine güvenmek yerine tanımlanmış bir yedek miktarı müşterinin tesisinde tutmanızı öneririz ve parçaları, teslim alma sürecine uyacak şekilde hatta hazır kitler veya toplu konteynerler halinde paketleyebiliriz.

Dokümantasyon, Paketleme ve Teslimat Kapsamı

Her siparişe, teklif aşamasında kararlaştırılan belgeler eşlik eder: boyut raporları, malzeme beyanları ve programın gerektirdiği durumlarda sertifika kopyaları. Paketleme parça başına belirtilir (toplu torbalar, katman tepsileri veya hassas delikler için bireysel koruma), böylece parçalar yüzey hasarı olmadan ulaşır.

Teslimat kapsamı, miktar, ambalajlama, işaretleme ve muayene belgelerini içerecek şekilde üretimden önce yazılı olarak teyit edilir. Numuneler, standart konfigürasyonlar için üç gün içinde üretilir; bu, tam bir partiye başlamadan önce uygunluk ve işlev kontrolüne olanak tanır.

Sıkça Sorulan Sorular

HZ-EP rulmanlar tamamen kuru çalışabilir mi?

Evet. Polimer matrisindeki katı yağlayıcı kayan arayüzü sağlar, dolayısıyla harici gres veya yağ gerekmez. Kuru çalışma, film ve hassas kaliteler için normal durumdur; Bir gres oluğu veya yağ deliği mevcut olduğunda bu, zorunlu bir gereklilik olarak değil, daha yüksek PV görevlerinde kullanım ömrünü uzatmak için oradadır.

Karşı şaftın hangi şaft kaplaması ve toleransı olmalıdır?

Ra 0,2–0,8 µm aralığındaki taşlanmış şaft, en kararlı sürtünme ve aşınma davranışını sağlar. Şaft toleransı katalog tablosundaki delik tolerans bandıyla birlikte okunmalıdır çünkü çalışma boşluğu aralarındaki farktır. Yayınlanmadan önce çifti çizime göre onaylıyoruz.

Hassas burç ve sürgülü film arasında nasıl seçim yapabilirim?

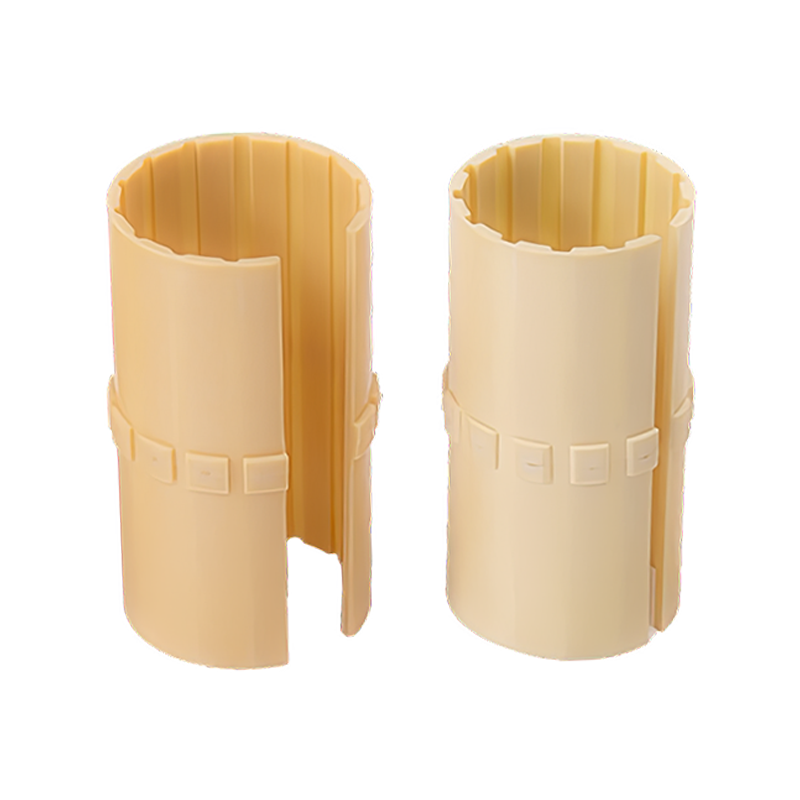

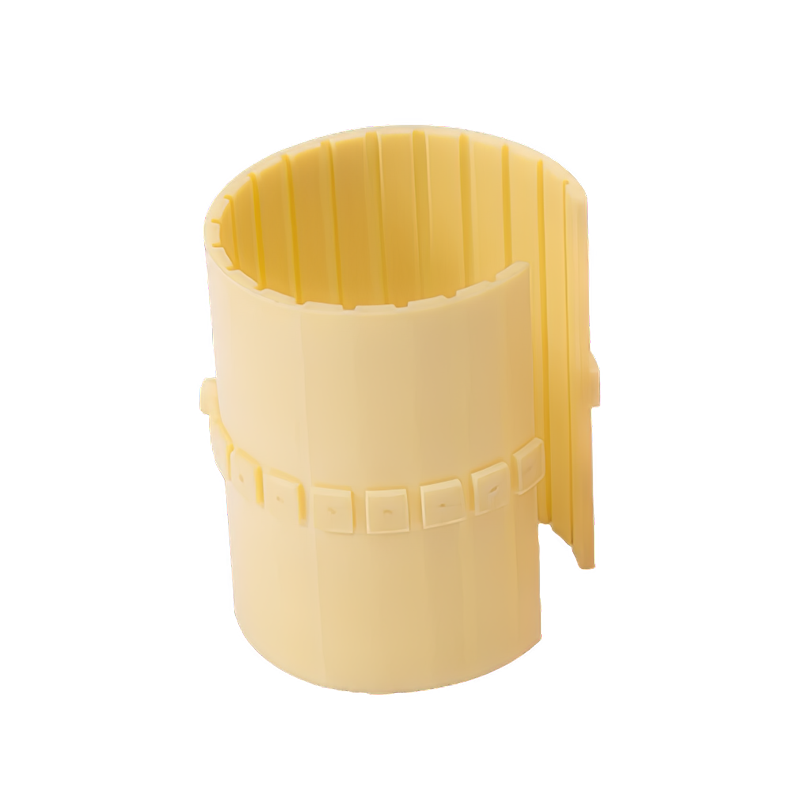

Hassas burç, H7 mahfazaya bastırarak montaja ve salınımlı veya mikro hareket görevine uygun, dar bir delik toleransına ve kalın bir duvara sahip, kalıplanmış veya işlenmiş bir bileşendir. Sürgülü film, daha büyük gövde delikleri ve daha düşük maliyetli montajlar için ince duvarlı sarılı bir elemandır ve düz ve yalıtımlı versiyonları mevcuttur.

Standart dışı bir boyut veya geometri üretebilir misiniz?

Evet. Şirket içi kalıp işleme ve 150'den fazla kişiden oluşan teknik ekiple, mevcut kalıpları uyarlıyor veya dairesel olmayan delikler, flanşlar, tutma özellikleri ve sızdırmazlık dudakları için yenilerini geliştiriyoruz. Çizimi işletim verileriyle birlikte gönderin, biz de fizibiliteyi ve kalıplama rotasını onaylayalım.

Numuneler ve üretim için tipik teslim süresi nedir?

Standart konfigürasyonlara yönelik numuneler üç gün içinde üretilir. Üretim zamanlaması, mevcut takımların kullanılıp kullanılamayacağına veya yeni bir kalıp gerekip gerekmediğine bağlıdır ve çizim ve yıllık hacim sabitlendikten sonra teklifte onaylanır.

Gönderiye hangi belgeler eşlik eder?

Dokümantasyon program başına kararlaştırılır ve boyutsal inceleme raporlarını, malzeme beyanlarını ve sertifika kopyalarını içerebilir. Tam set, sipariş onayında listelenmiştir, böylece incelemeyi yapan kişi ne bekleyeceğini bilir.
