HZ-LIN Mühürlü mühendislik plastik rulman kayar film

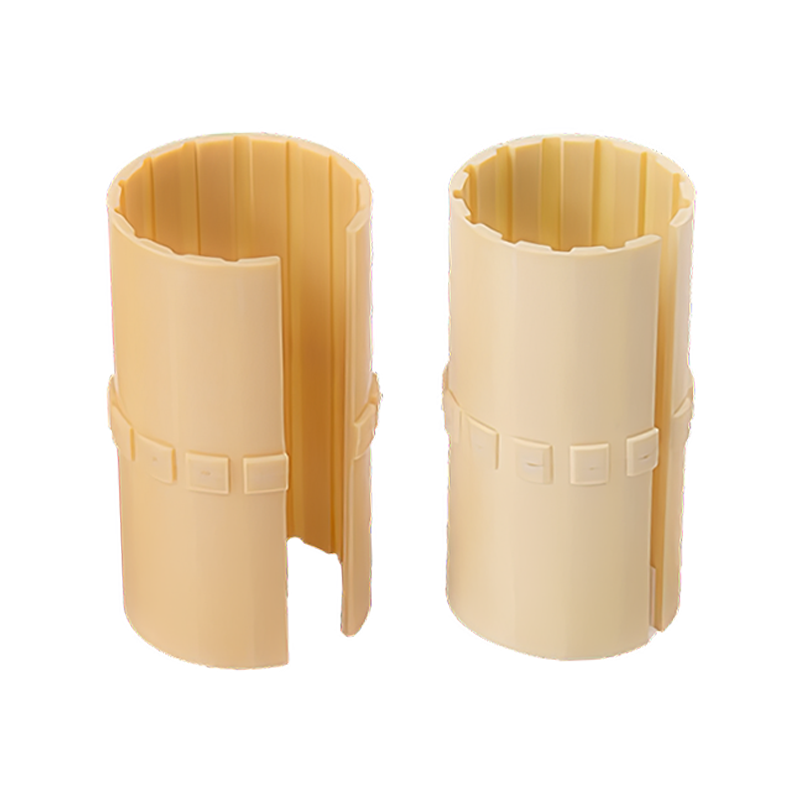

HZ-LIN Mühendislik Plastik Rulman Kayar Filmi, katı yağlayıcılarla kaplanmış gelişmiş fiber takviyeli polimerlerden üretilmiştir ve olağanüstü aşınma direnci ve bakım gerektirmeyen çalışma sağlar. Optimize edilmiş baz reçinesi, takviye elyafları ve mikro kapsüllü yağlayıcı parçacıkları karışımı, değişen yük ve hızlarda sürtünmenin tutarlı bir şekilde azaltılmasını sağlar.

Malzeme: Gömülü katı yağlayıcılara (PTFE, grafit) sahip yüksek mukavemetli mühendislik plastiği matrisi (örn. POM, PA66).

Tasarım:
Hareket halindeki yağlayıcı parçacıkların kontrollü salınımı yoluyla kendi kendini yağlama.
Korozyona dayanıklı, kimyasal maddelere karşı etkisiz ve toz girişine karşı dayanıklı.
Yüksek basınç dayanımına sahip hafif (120MPa'ya kadar statik yük).

Performans:
-40°C ila 120°C arasında düşük sürtünme katsayısı (μ=0,05–0,15).
Dinamik uygulamalar için mükemmel PV değeri (≤1,5 MPa·m/s).
Yüzey bütünlüğünden ödün vermeden sert kirleticileri emer.
Uygulamalar: Konveyör sistemleri, paketleme makineleri, tarımsal pivotlar ve düşük hızlı döner bağlantılar.

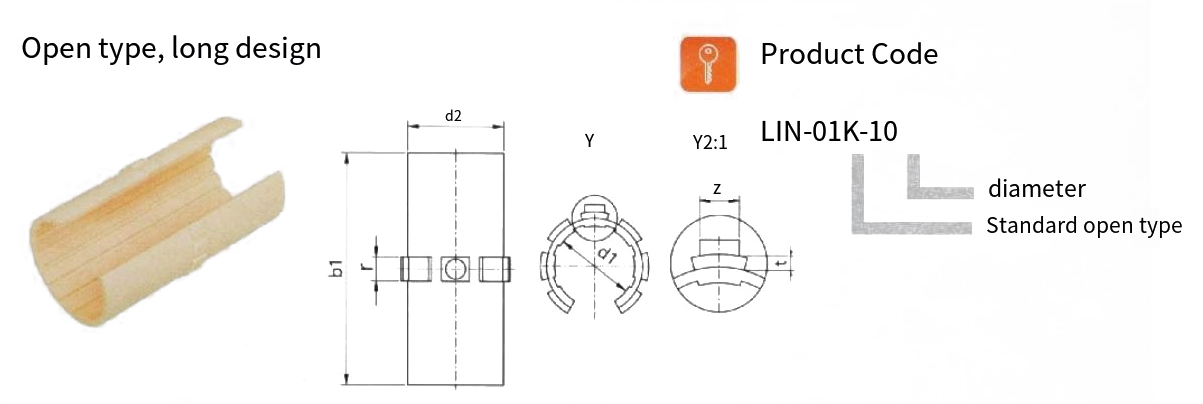

Destek milleri için uygundur
Boyut: mm

Ürün Kodu	d1	tolerans	D2	b1	r	t	ile	birğırlık g
LIN-01-10	10	0,030 0,070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0,030 0,070	14	31	3	0.8	3	1.16
LIN-01-16	16	0,030 0,070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0,030 0,070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0,030 0,070	28	57	5	0.8	A	6.98
LIN-01-30	30	0,040 0,085	34	67	5	0.8	4	12.35
LIN-01-40	40	0,040 0,065	44	79	6	1.3	5	20.18
LIN-01-50	50	0,050 0,100	55	99	7	1.3	6	38.60

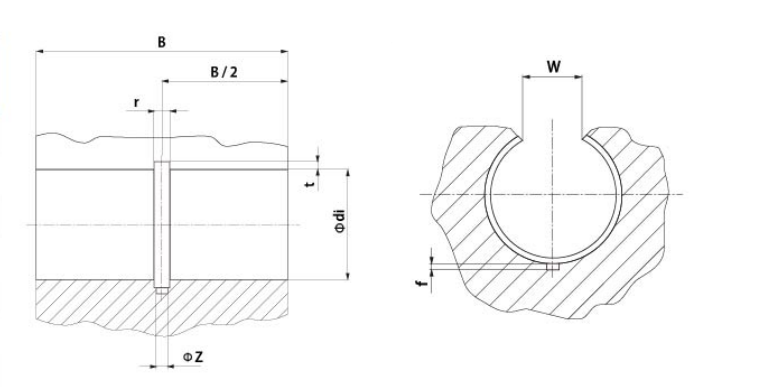

LN-01 sürgülü filmin taban deliği için montaj çizim testi
Boyut: mm

Ürün Kodu	Eksen Φ	arasında H7	B sa10	W 0.2	r	t	f	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
LIN-01-50	50	55	100	25.5	7	1.5	2.5	6.1

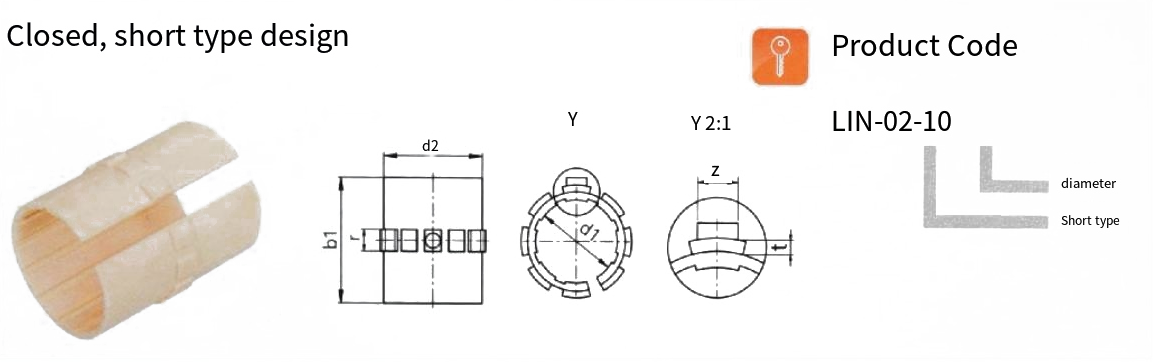

LIN sürgülü film

Boyut: mm

Ürün kodu	d1	Kamu işi	D2	b1	r	t	z	F maksimum değeri dinamikler P=5MPa[N]	F maksimum değeri statik durum P=35MPa[N]	Ağırlık g
LIN-02-10	10	0,030 0,070		25		0.8	2.5	650		1.02
LIN-02-12	12	0,030 0,070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0,030 0,070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0,030 0,070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0,030 40,070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0,040 0,065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0,040 0,065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0,040 0,086	44	59	6	1.3	6	7200	50400	27.00
LIN-02-50	50	0,050 0,100	56	69	7	1.3	6	8750	61250	32.56

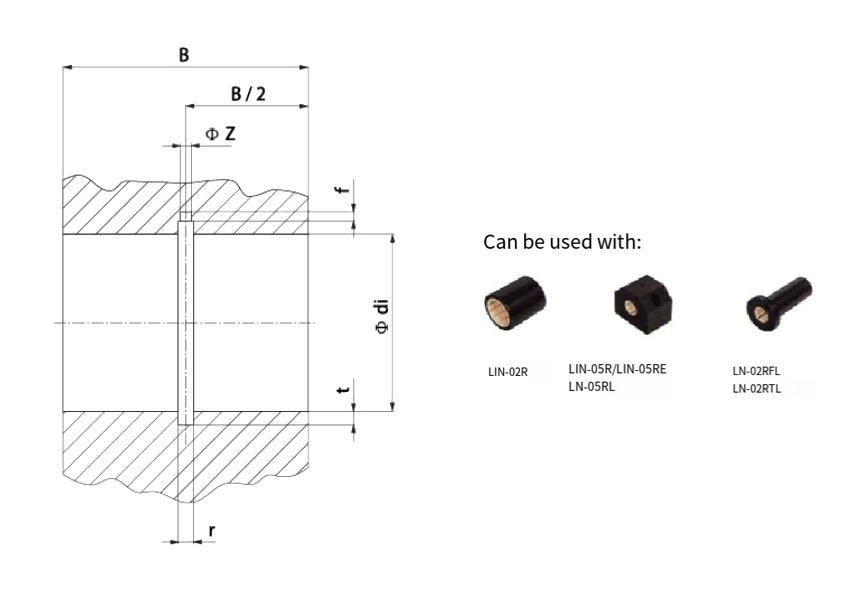

LN-02 sürgülü filmin taban deliği için montaj çizim testi
Boyut: mm

Ürün kodu	Aks Φ	di H7	B sa10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
LIN-02-50	50	55	70	7	1.5	2.5	6.1
