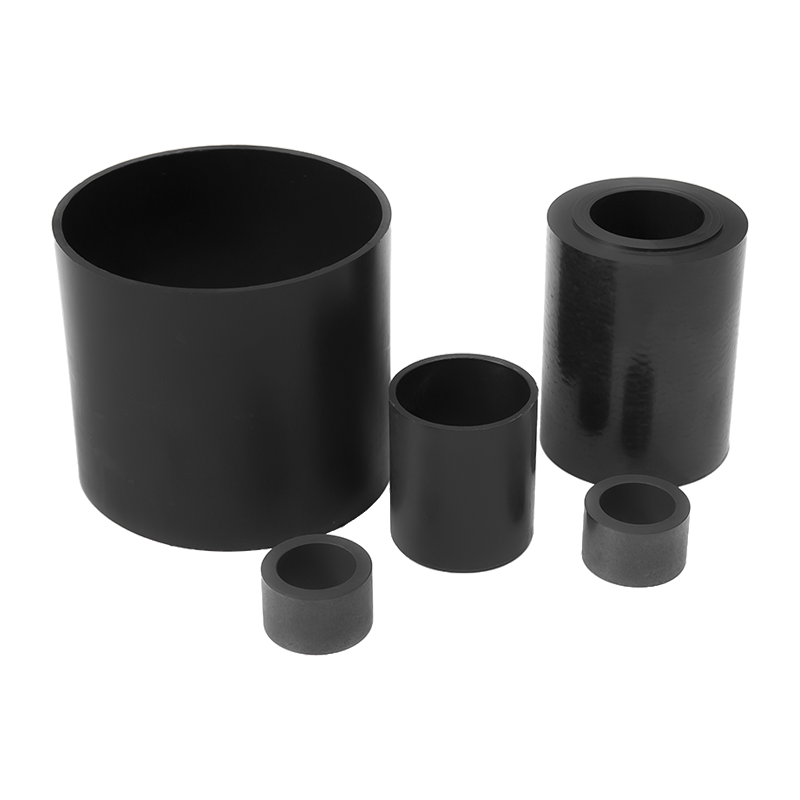

HZ-GSM Mühendislik plastik kaymalı yatak

Dünyanın en popüler G malzemesi. G serisi rulmanlar çok çeşitli alanlardaki farklı ihtiyaçları karşılayabilir; gerçekten çok yönlüdürler. Tipik uygulamalar arasında orta ila yüksek uç yükler, orta düzeyde çalışma sıcaklıkları ve hızlar bulunur.

Kuru çalışma, bakım gerektirmez
Aşınma direnci
Toz ve kire karşı dayanıklı
Düşük gürültü, kirlilik içermeyen
yüksek performans-fiyat oranı

Uygun durumlar:
Ekonomik çok yönlü rulman
Bakım gerektirmeyen, kuru çalışma
sönümleme
Yüksek aşınma direnci
Toz ve kire karşı dayanıklı
yüksek performans-fiyat oranı
Orta ila yüksek yüklere dayanabilme kapasitesi
Ortalamanın altında çalışma hızı
Sallanma ve dönme hareketleri için kullanılır

Şunlar için geçerli değildir:
Duvar yüzeyinde delik açarken gerekli olduğunda
Mükemmel aşınma direnci gerektiğinde
Evrensel kimyasal direnç gerektiğinde
Sıcaklık 130 ° C'nin üzerinde kalırsa
Su altı uygulamaları için kullanılır

Plastik mesnetlerin malzeme özellikleri tablosu

Genel performans		Genel amaçlı rulmanlar	Hızlı ve yavaş hareket uzmanı	Duvar kalınlığı sağlam ve şok emici	Maraton tipindeki tüm şaftlar kullanıldı	Yüksek teknoloji sorun uzmanları yüksek sıcaklıklara dayanıklıdır	Düşük emicilik ve ekonomik	Genel amaçlı yüksek ortam direnci	Yiyecekle temas edebilir	Yüksek yük uygulamalar
		G	J	M	içinde	X	P	H	bir	Soru
	yoğunluk	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	renk	Koyu gri	Sarı	Karbon siyahı	Sarı	siyah	siyah	gri	beyaz	siyah
	Maksimum su emme 23°C/%50 bağıl nem [ağırlıkça %]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Maksimum su emme [ağırlıkça %]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Kayar sürtünme katsayısı çelik mile karşı [μ]	0,08- 0.15	0,06- 0.18	0.18- 0.40	0,08- 0.23	0.90- 0.27	0,06- 0.21	0.07- 0.20	0,05- 0.23	0,05- 0.15
	Maksimum PV (kuru çalışma)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Mekanik özellikler	Esneklik modülü [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Çekme mukavemeti 20°C'de [MPa]	210	73	112	125	170	120	175	88	120
	Basınç dayanımı [MPa]	78	60	52	61	100	66	81	78	89
	birllowable maximum surface static basınç ( 20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Shore D sertliği	81	74	79	77	85	75	87	76	83
Fiziksel ve termal özellikler	Maksimum sıcaklık sürekli çalışmada [°C]	130	90	80	90	250	130	200	90	135
	Maksimum sıcaklık kısa çalışma sırasında [°C]	220	120	170	180	315	200	240	110	155
	Minimum çalışma sıcaklığı [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Isı iletkenliği [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Termal genleşme katsayısı (23°C'de) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Elektrik iletkenliği	Hacim direnci [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Elektrik iletkenliği	Yüzey Direnci [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Kaymalı yataklar için standart metrik ölçüler ISO3547-1 standardına uygundur ve özel ölçüler verilmektedir.

Tür				Boyut
Malzeme	Düz set	Metrik sistem	Rulman	içindener meridian d1	Dış çap d2	Uzunluk b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
içinde	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
bir	s	M	B	08	10	08

2) Pah ve d1 arasındaki ilişki 2) Kalınlık<1mm, pah=20°

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 kamu işi E10	d2	Koltuk deliği H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
